Le choix des gaines électriques pour portail coulissant détermine la fiabilité à long terme de toute motorisation. Ces conduits protègent les câbles contre l’humidité, les écrasements et les dégradations du sol tout en facilitant les raccordements futurs. Une sélection adaptée évite les pannes liées à des fils endommagés et simplifie les interventions de maintenance. Les propriétaires qui motorisent leur portail coulissant obtiennent un système plus stable quand ils anticipent correctement cette étape dès la conception du chantier.
Les principaux types de gaines électriques pour portail coulissant
Deux familles de gaines répondent aux besoins classiques des installations extérieures. Chacune présente des qualités spécifiques qui correspondent à des usages précis dans le cadre d’un portail coulissant motorisé.
La gaine TPC
La gaine TPC offre une rigidité élevée qui résiste bien à la pression du sol et aux chocs mécaniques. Elle convient particulièrement aux trajets longs et aux sections exposées directement à la charge du terrain. Cette gaine assure une protection optimale pour l’alimentation principale du moteur.
La gaine ICTA
La gaine ICTA reste souple grâce à sa structure annelée. Elle permet des courbes serrées et facilite le tirage des câbles dans des zones au relief irrégulier. Elle sert principalement aux signaux de commande, aux cellules photoélectriques et au gyrophare.
Diamètres recommandés pour les gaines électriques pour portail coulissant
| Type de gaine | Diamètre | Application principale |
|---|---|---|
| TPC | 40 mm | Alimentation électrique du moteur depuis le tableau général |
| ICTA | 20 mm | Câbles de commande, cellules photoélectriques et gyrophare |
| ICTA ou TPC | 25 mm | Gaine de réserve pour extensions futures |
Ces dimensions couvrent la majorité des motorisations de portails coulissants de 4 à 7 mètres. La gaine TPC 40 mm accepte sans problème un câble d’alimentation en section 2,5 ou 4 mm² selon la distance. Les ICTA 20 mm suffisent largement pour les signaux basse tension et limitent tout risque de compression.
Pourquoi prévoir plusieurs gaines électriques pour portail coulissant
La séparation des circuits reste une règle essentielle. Une gaine dédiée à l’alimentation principale limite les interférences avec les signaux des cellules photoélectriques. Cette organisation facilite également les diagnostics en cas de dysfonctionnement.
Une gaine de réserve supplémentaire représente un choix judicieux. Elle permet d’ajouter ultérieurement un interphone, une caméra ou un nouvel accessoire sans creuser à nouveau. De nombreux chantiers intègrent cette gaine dès la pose initiale pour gagner en flexibilité.
Conseils pratiques pour sélectionner vos gaines électriques pour portail coulissant
- Calculez la distance totale entre le tableau électrique et le point de sortie sous le moteur pour ajuster le diamètre et la section des câbles.
- Optez pour des gaines de couleurs distinctes ou avec repérage intégré afin d’identifier chaque circuit rapidement.
- Vérifiez la résistance à l’écrasement si la gaine passe sous une zone carrossable ou soumise à de fortes charges.
- Choisissez des gaines équipées d’un tire-fil préinstallé pour simplifier le passage des câbles.
- Prévoyez toujours 10 à 20 % de marge dans le diamètre pour un tirage plus fluide et des ajouts éventuels.

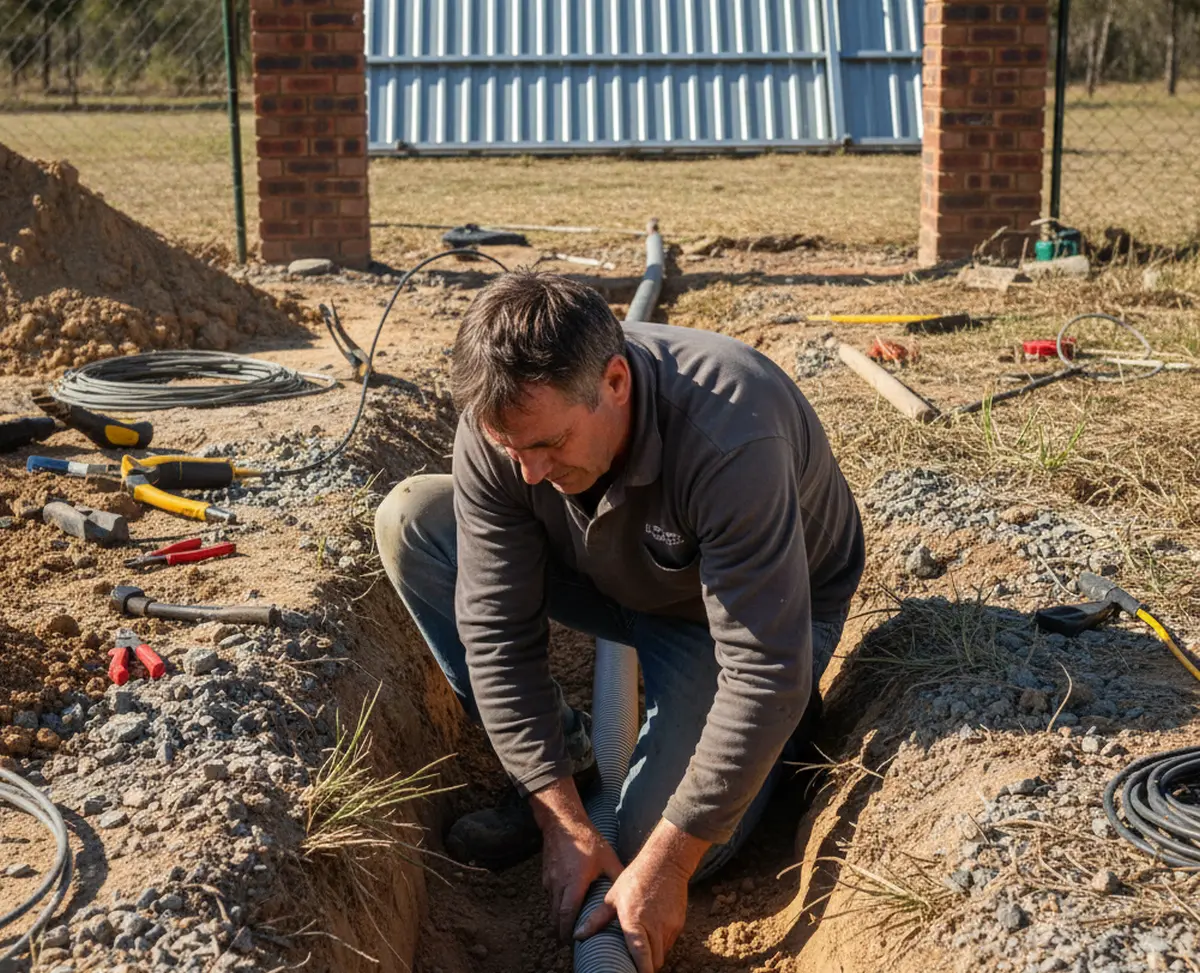

Le choix des gaines électriques pour portail coulissant s’articule directement avec l’étape du passage dans la tranchée. Comme expliqué dans notre guide sur le passage de gaine pour portail coulissant, la profondeur, le sable de protection et le grillage avertisseur viennent compléter cette préparation. Une coordination parfaite entre le choix des conduits et leur pose garantit une motorisation durable et sans maintenance lourde.
En sélectionnant correctement vos gaines électriques pour portail coulissant, vous posez les fondations d’une installation électrique propre, sécurisée et prête à évoluer. Cette anticipation transforme une contrainte technique en atout concret pour l’usage quotidien de votre portail motorisé.
